ЛИНИИ СВЕРЛЕНИЯ ПРОФИЛЯ H, I, U И УГЛОВЫХ БАЛОК

Линии сверления

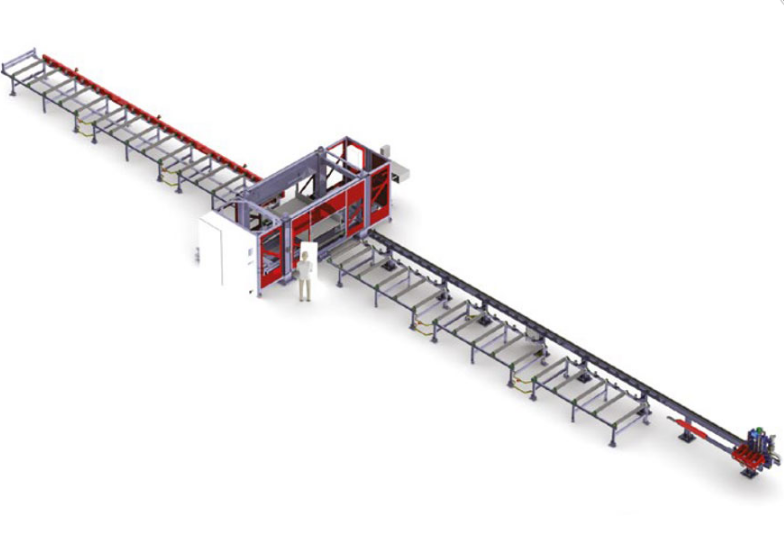

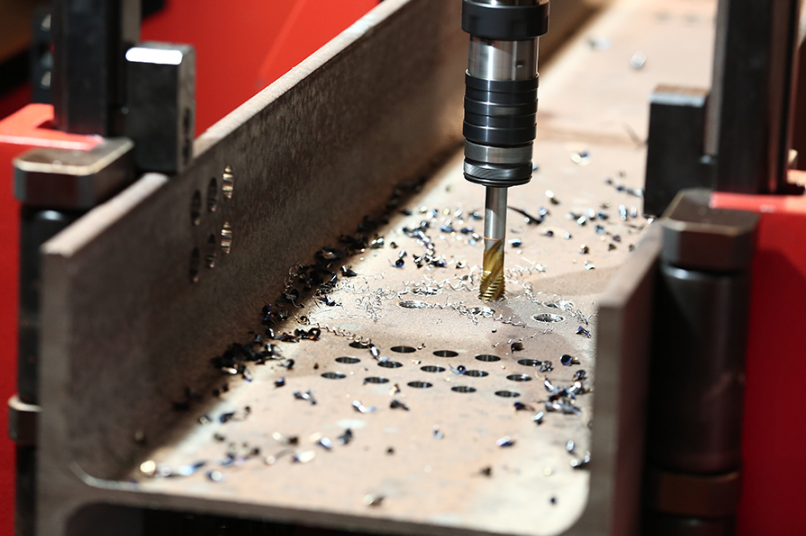

Сверлильные станки ADM, под брендом AKDRILL обеспечивают высокопроизводительные решения в производстве стальных конструкций, строительстве мостов, верфей и различных областях строительной отрасли. Серия ADM имеет возможность сверления отверстий со стандартным диаметром 10-40 мм или более в H, I и U профилях или угловых балках.

Сверлильные станки серии ADM могут состоять из одного, двух или трех независимых шпинделей. Модель 1 ADM, оснащенная одним шпинделем, имеет возможность сверлить профиль с трех сторон под прямым углом, вращая заготовку на + 90 / -90 градусов. Модель 3ADM, с тремя шпинделями, имеет возможность сверления, маркировки, фрезеровки, зенкования и нарезания резьбы на профиле одновременно и независимо с трех сторон, с автоматической системой смены инструмента. Перенастройка системы на нулевую отметку и установка на следующую позицию сверления выполняются автоматически с помощью ЧПУ.

Сверлильные станки серии ADM, оснащенные компонентами передовых мировых брендов, такими как Mitsubishi и Siemens, демонстрируют выдающееся качество и надежность, в том числе благодаря сильной послепродажной поддержке от сервисной службы Akyapak.

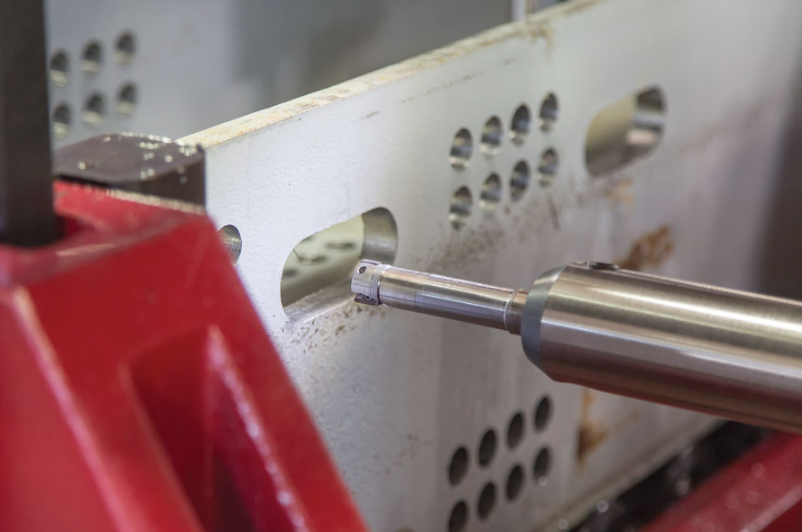

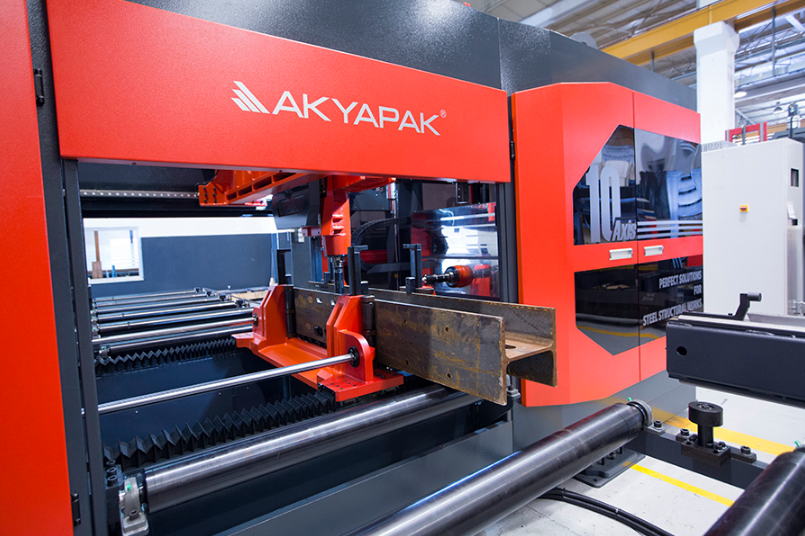

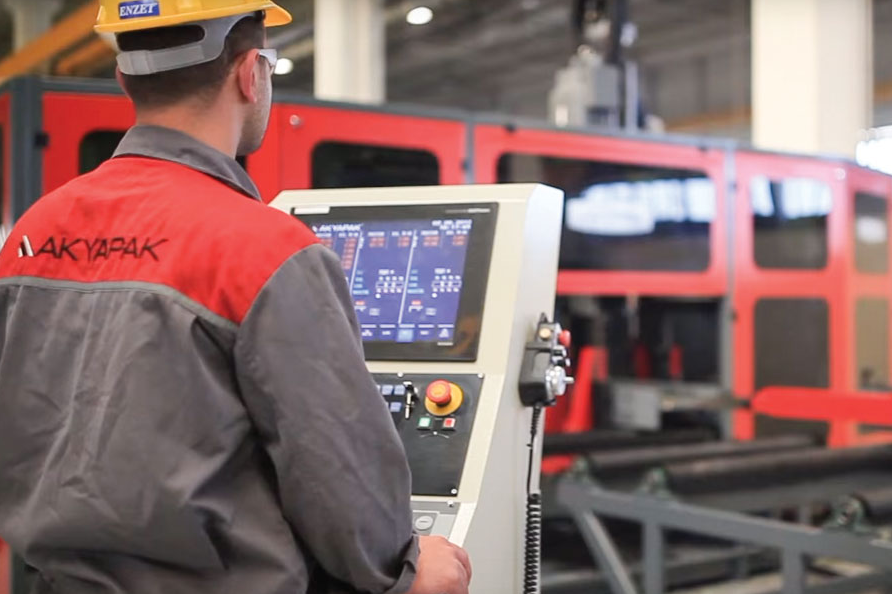

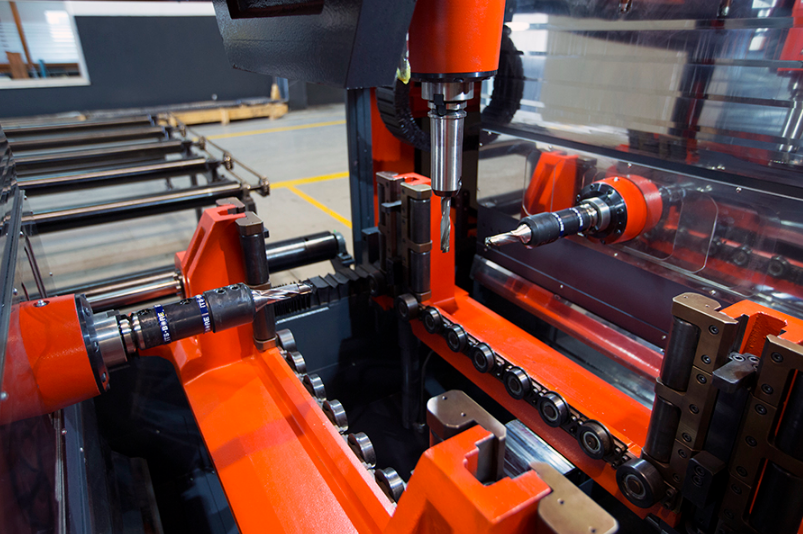

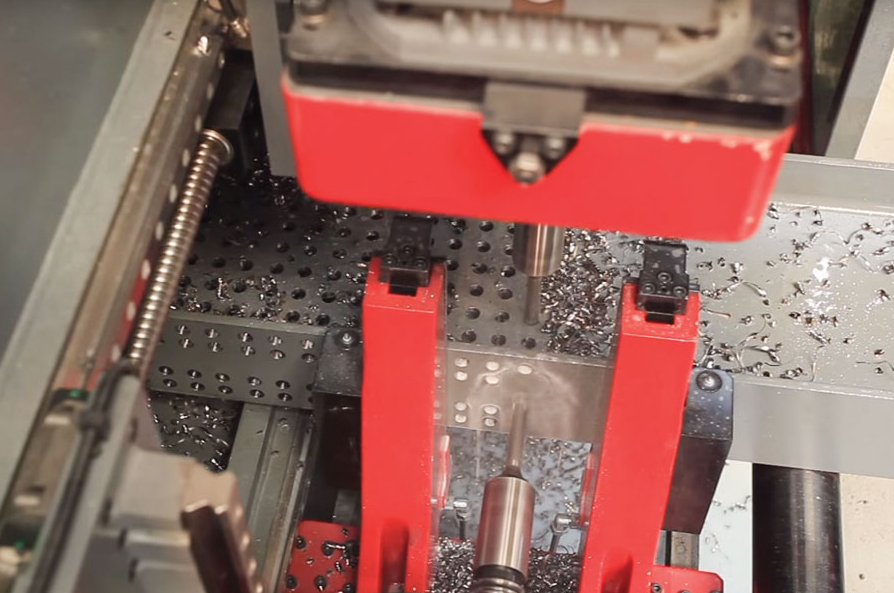

Благодаря 3 независимым серво-шпиндельным блокам на моделях 3 ADM профиль можно просверлить с трех сторон одновременно. Для каждого шпинделя имеется система автоматической смены инструмента с магазином на 4 позиции.

Профиль может обрабатываться без продвижения балки на длину в 500 мм. Например, если диаметр отверстий составляет 10 мм, а расстояния между отверстиями — 40 мм, шпиндель способен просверлить 12 отверстий без перемещения балки, а это означает, что вы можете сэкономить много времени в ходе операции.

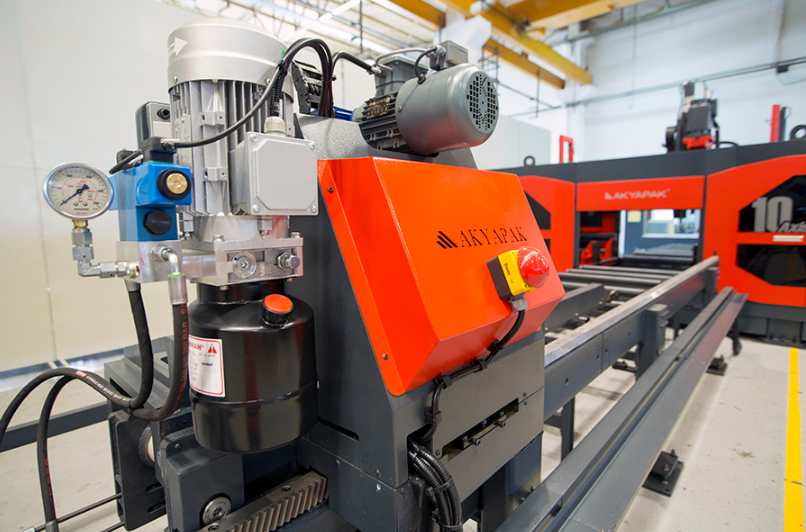

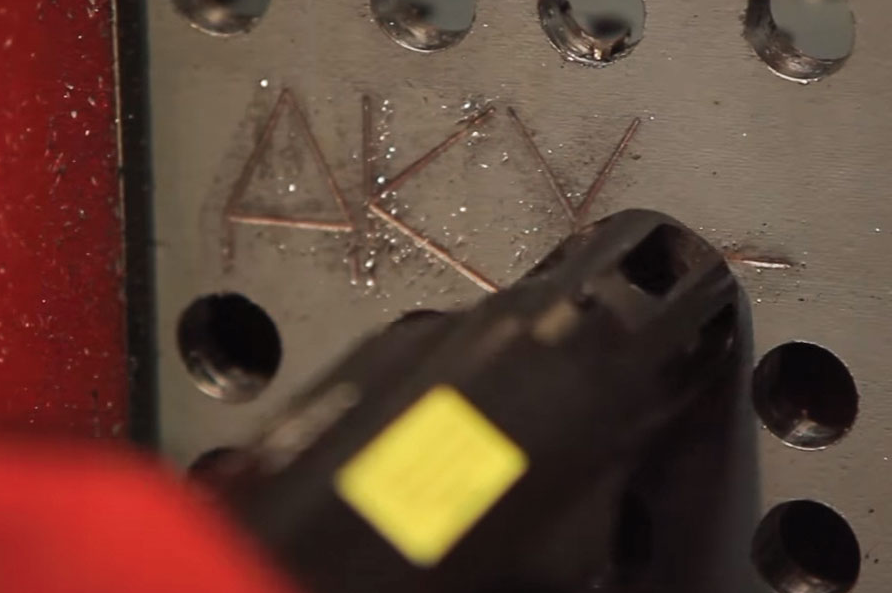

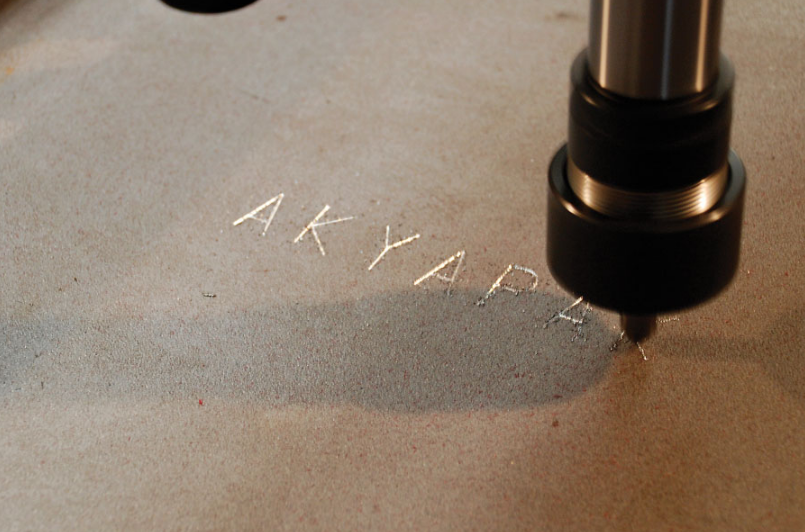

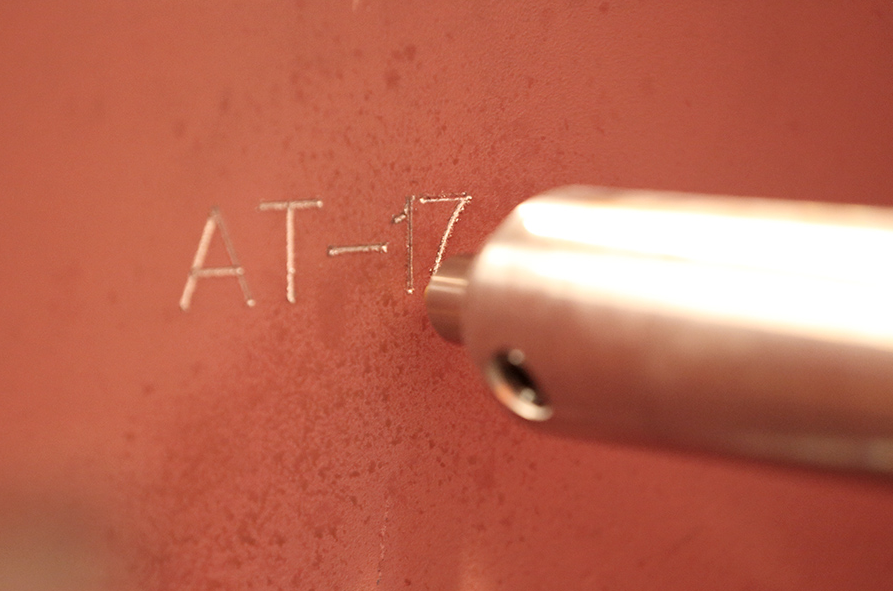

И это означает очень большую экономию времени. Также, еще одно преимущество системы 3 ADM — это нанесение разметки на 3-х поверхностях (опционально). 3-осевая маркировка также доступна в качестве опции.

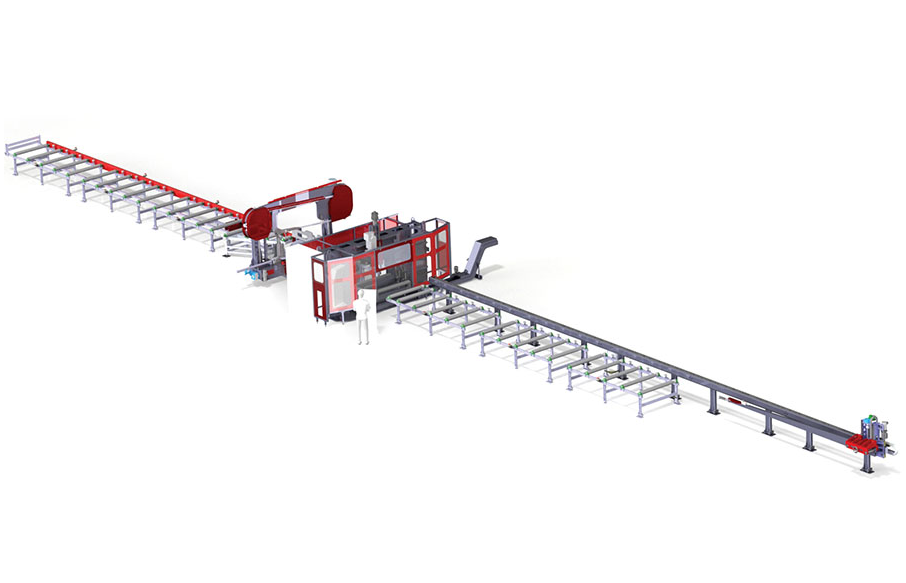

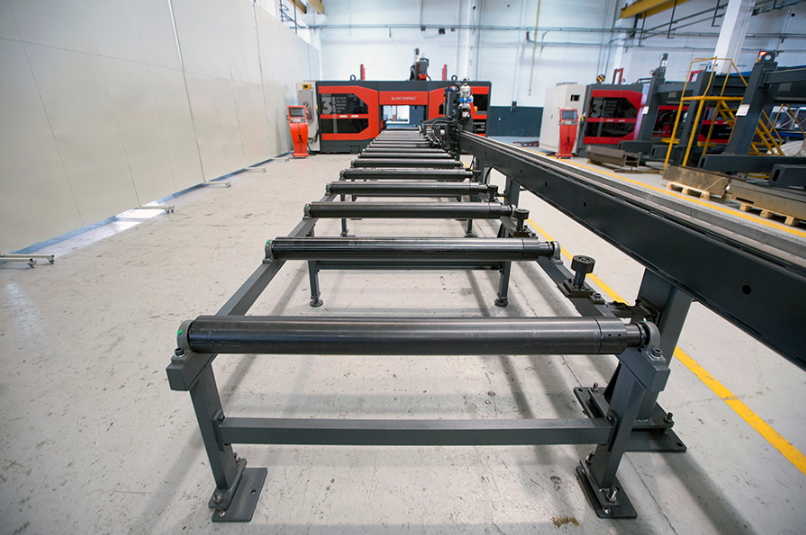

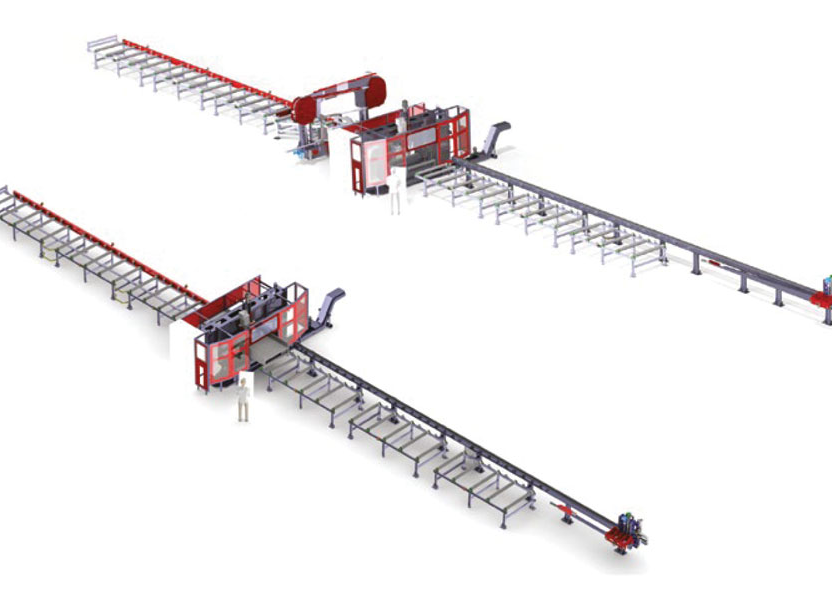

Процесс выглядит следующим образом: материал для сверления (двутавр, уголок и пр. профиль) помещается на подающий конвейер. Заготовка, удерживаемая подающим устройством, перемещается в участок сверления, а лазерная система выставляет автоматически задает ему начальную позицию.
Затем, подающее устройство перемещает обработанную балку на ленточную пилу (опционально). Распил производится на любую, заданную длину и угол (-45 / + 60 «). Готовые заготовки, после операций сверления и резки помещаются на выходной конвейер.

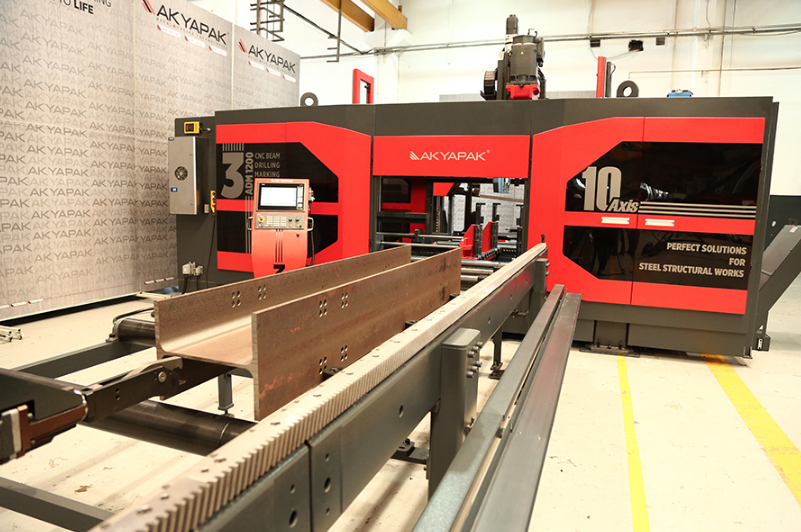

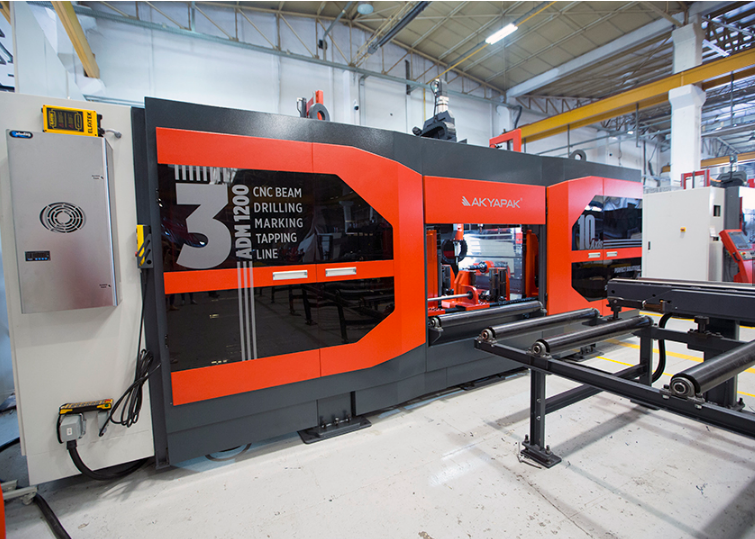

3ADM

2ADM

METEOR 1200

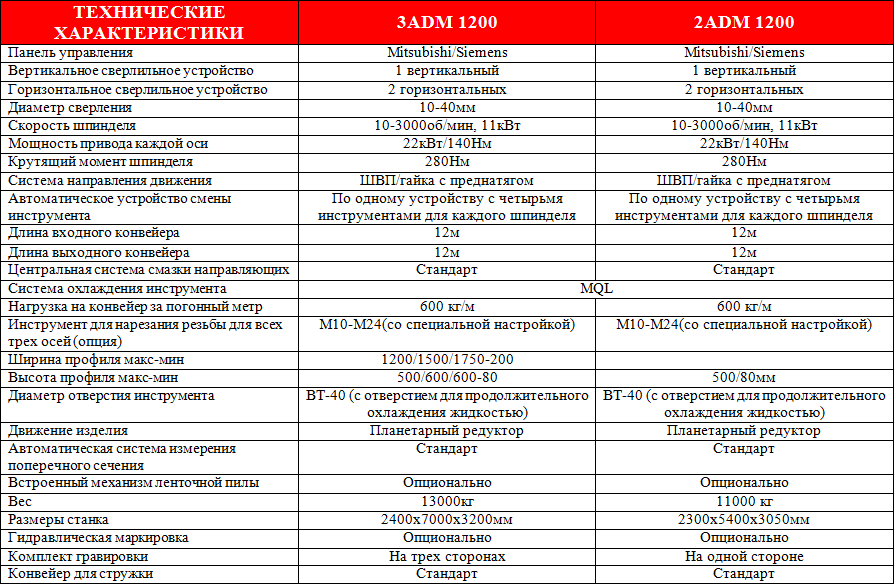

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3ADM

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ТРЕХШПИНДЕЛЬНОЙ СВЕРЛИЛЬНОЙ ЛИНИИ 3ADM:

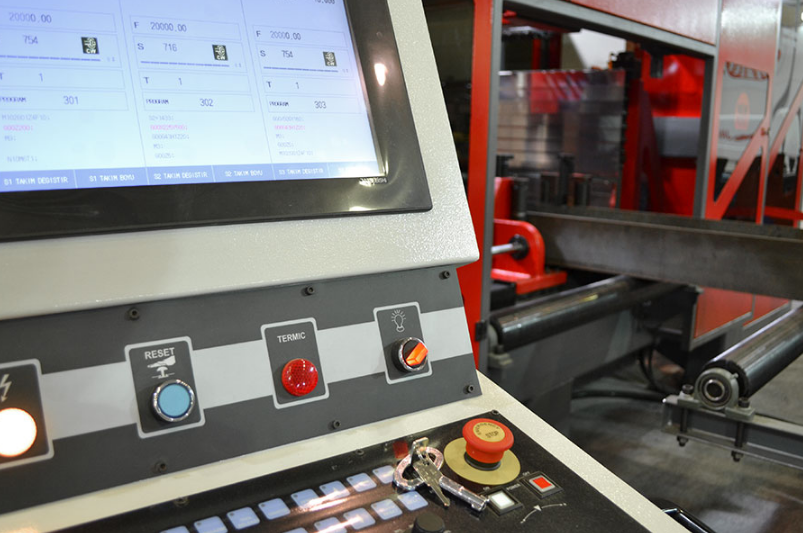

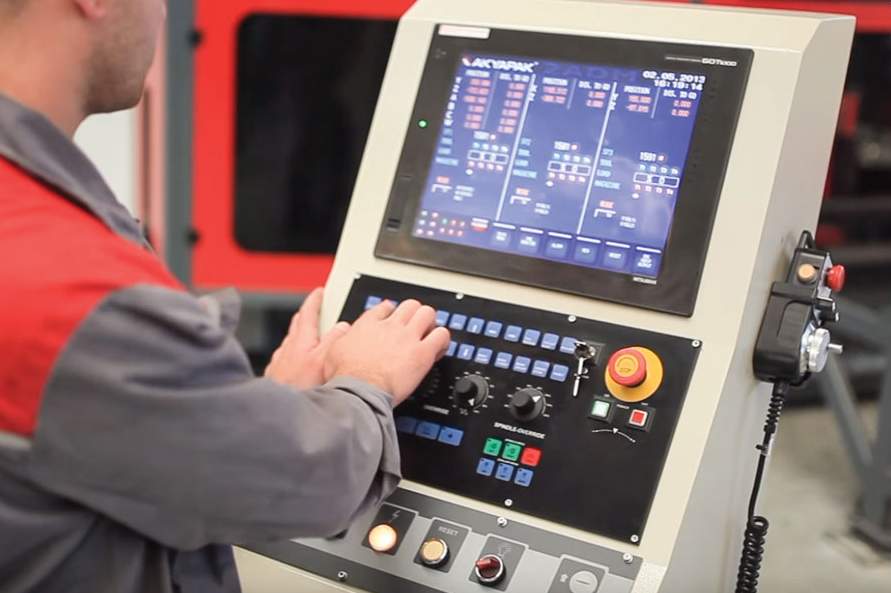

Панель управления Mitsubishi
Сверлильный блок –вертикальный – 1шт
Сверлильный блок – горизонтальный -2шт
Диаметр сверления: 10-40 мм
Скорость вращения шпинделя – бесступенчатая: 50-3000 д/мин
Мощность привода на ось: 22кВт/140 Нм
Крутящий момент шпинделя: 280 Нм
Система перемещения: ШВП/гайки с предварительным натягом
Автоматическая система смены инструмента: для каждого шпинделя на 4 инструмента
Стол подачи с подающими каретками, контролируется ЧПУ: 12м
Система охлаждения инструмента: MQL (масляный туман)
Нагрузка: 600 кг/м
Инструмент для нарезания резьбы для всех трех осей (опция): М10-М24 (со специальным набором)
Ширина балки макс-мин с поддержкой снизу: 1200/1500/1750-200мм
Высота балки макс-мин: 500/600/600-80 мм
Отверстие вала для шпиндельной головки: ВТ-40 (с увеличенным отверстием для охлаждения)
Движение заготовки: сервомотор + планетарный редуктор
Автоматическое измерение поперечного сечения: СТАНДАРТ
Интегрированное управление с ленточной пилой: ОПЦИОНАЛЬНО
Вес: 13000 кг
Размеры машины: 2400х7000х3200мм
Маркировка барабанного типа: ОПЦИОНАЛЬНО
Инструмент скрайбер: с каждой стороны
Конвейер для сбора стружки: СТАНДАРТ

2ADM

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ТРЕХШПИНДЕЛЬНОЙ СВЕРЛИЛЬНОЙ ЛИНИИ 2ADM:

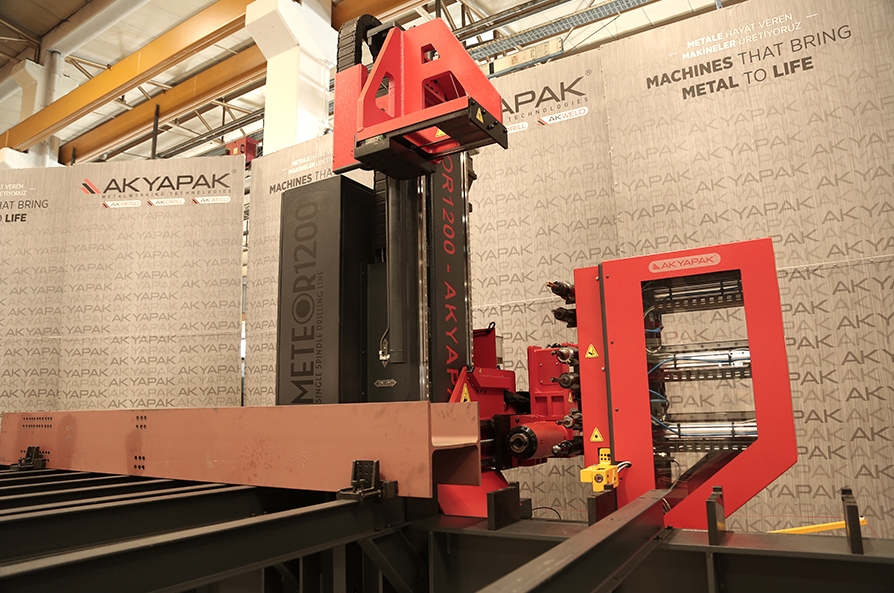

METEOR 1200

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ ОДНОШПИНДЕЛЬНОЙ СВЕРЛИЛЬНОЙ ЛИНИИ METEOR 1200:

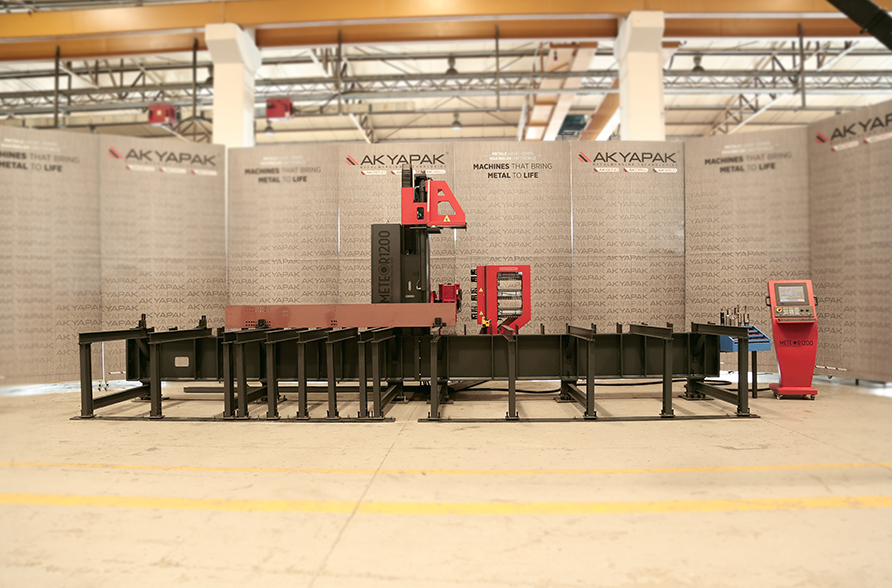

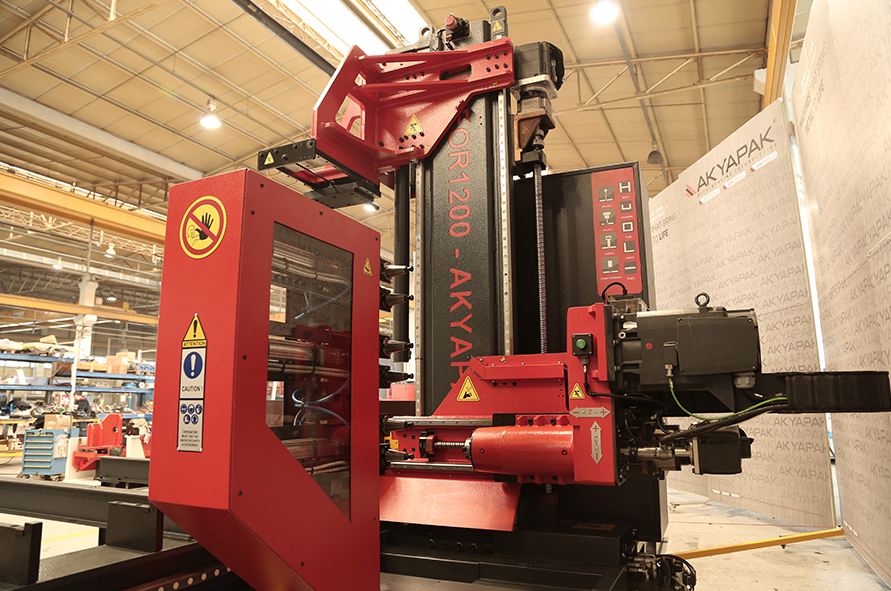

AKYAPAK METEOR-1200 разработан для сверления любого профиля путем вращения балки. Жесткие допуски между отверстиями больше не имеют значения, поскольку производители стали изо дня в день нуждаются в более точном производстве и сборке в более короткие сроки. METEOR-1200 готов сократить ваши трудозатраты как на сверление, так и на сборку на месте. METEOR-1200 готов сверлить балки, углы, плоские листы и любые подходящие геометрии. Вы также можете фрезеровать слоты, карманы и любую геометрию, используя современную систему управления.

METEOR-1200 дает вам преимущества:

Оптимальное соотношение цена / качество
Мощность шпинделя 11 кВт
Высокая точность позиционирования и повторяемость
Доступность запчастей по всему миру
Простота в эксплуатации, высокая универсальность
Удобная система управления
Уменьшенный размер габаритных размеров
Быстрый, точный и не требующий обслуживания

Стандартные опции:

Панель управления: SIEMENS
Сверлильный блок: 1
Инструмент для конического патрона / для шпиндельной головки: BT40, подходит для автоматической системы смены инструмента
Рабочая длина: 12000 мм (2000x6000x8000x18000 OPSİYON)
Высота профиля: 50 мм — 1200 мм
Ширина профиля: 50 мм — 1200 мм
Система поддержки высоты стола: 1200 мм
Длина: 17469 мм
Высота: 3299 мм
Ширина: 3721 мм
Вес: 12000 кг
Максимальная длина инструмента: 300 мм
Нарезание резьбы: M12 — M20
Сверление: 10 — 32 мм инструмент со сменной твердосплавной головкой / 40 мм с U-образным инструментом
Частота вращения: 3000 об / мин
Мощность шпинделя: 11 кВт
Общая мощность: 45 кВт
Системы автоматической смены инструмента: 6
